Opis

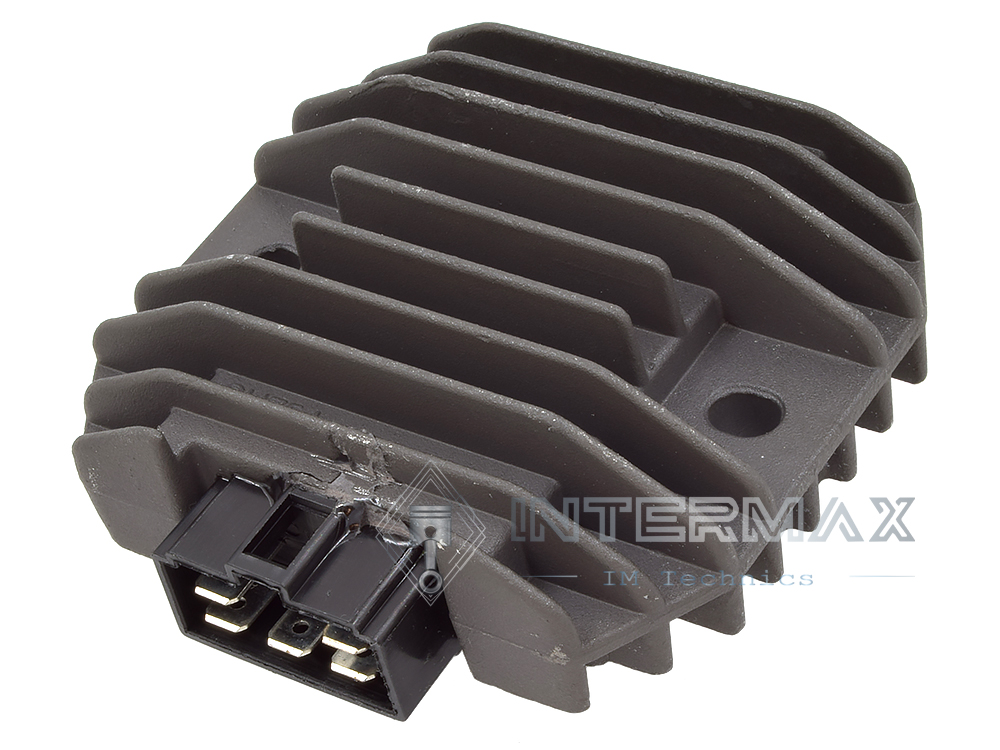

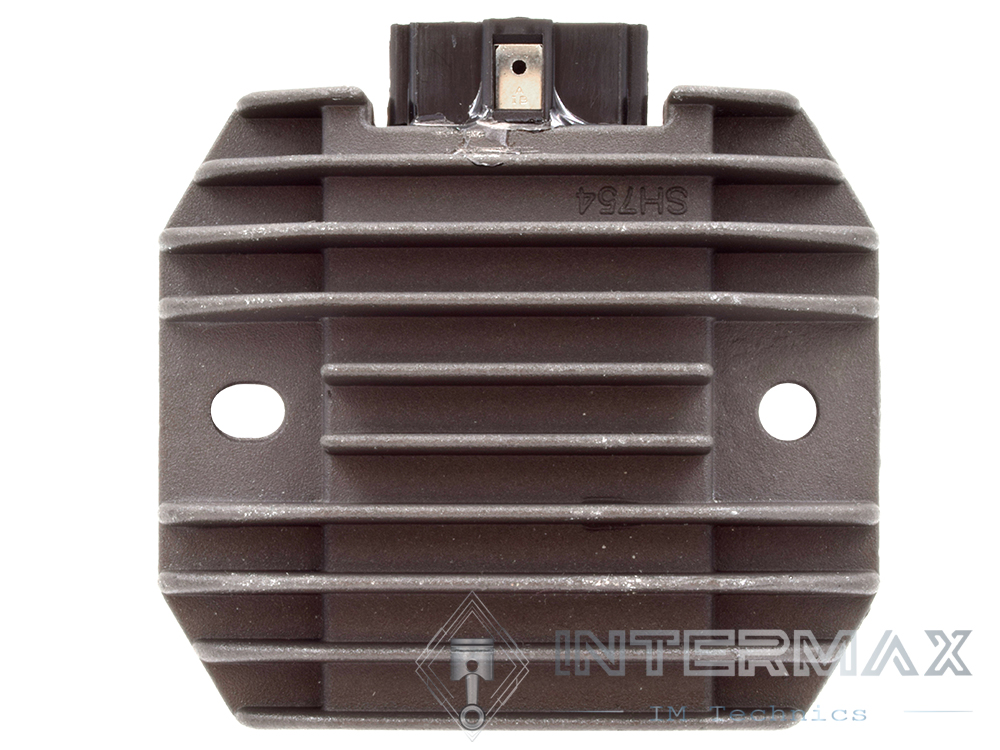

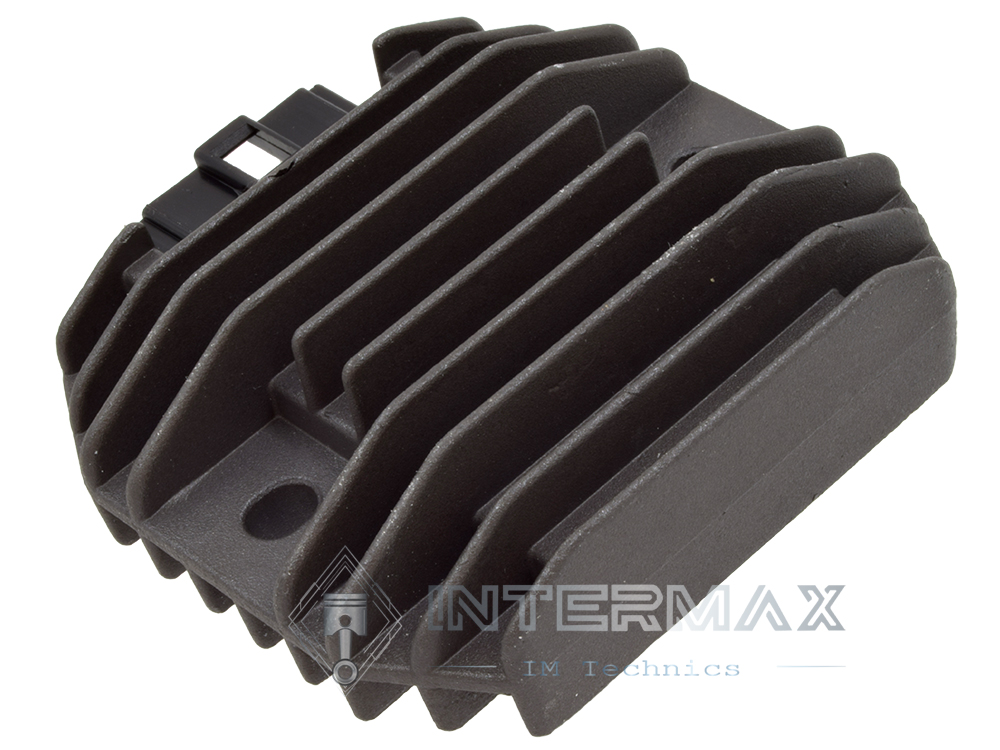

REGULATOR NAPIĘCIA – ZAMIENNIK – YAMAHA 4JH-81960-01 R1 R6 TDM TMAX
Regulator napięcia z prostownikiem do układu ładowania wybranych motocykli, skuterów i skuterów śnieżnych. Odpowiada za prostowanie prądu z alternatora oraz regulację napięcia w instalacji elektrycznej i układzie ładowania akumulatora.
Dane techniczne
- Numer referencyjny OEM Yamaha: 4JH-81960-01.

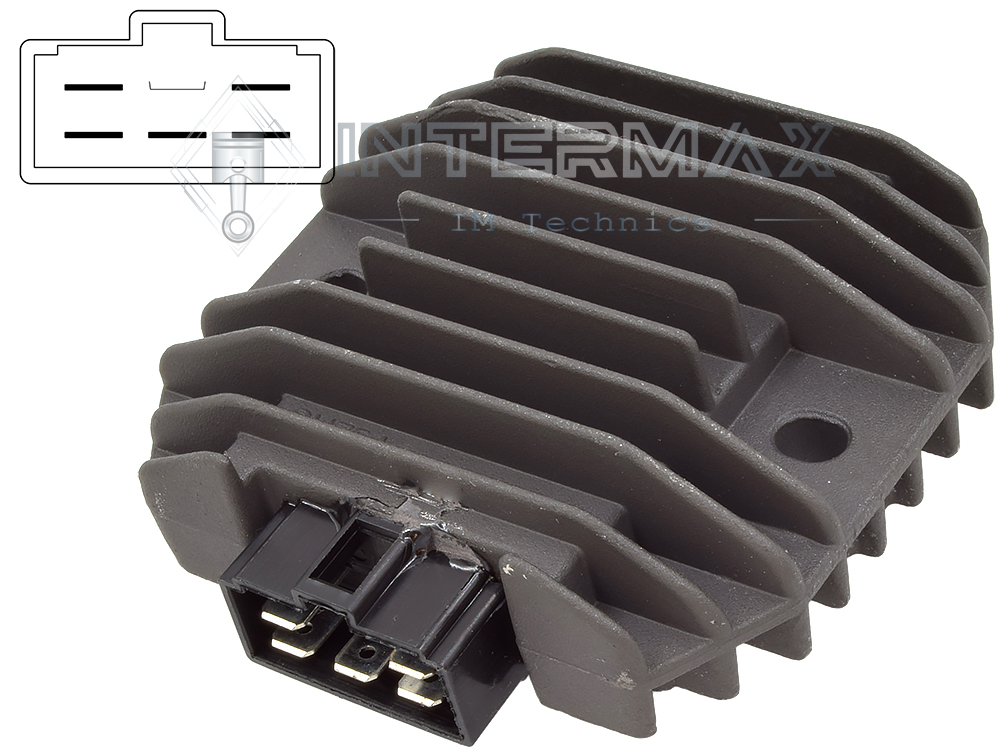

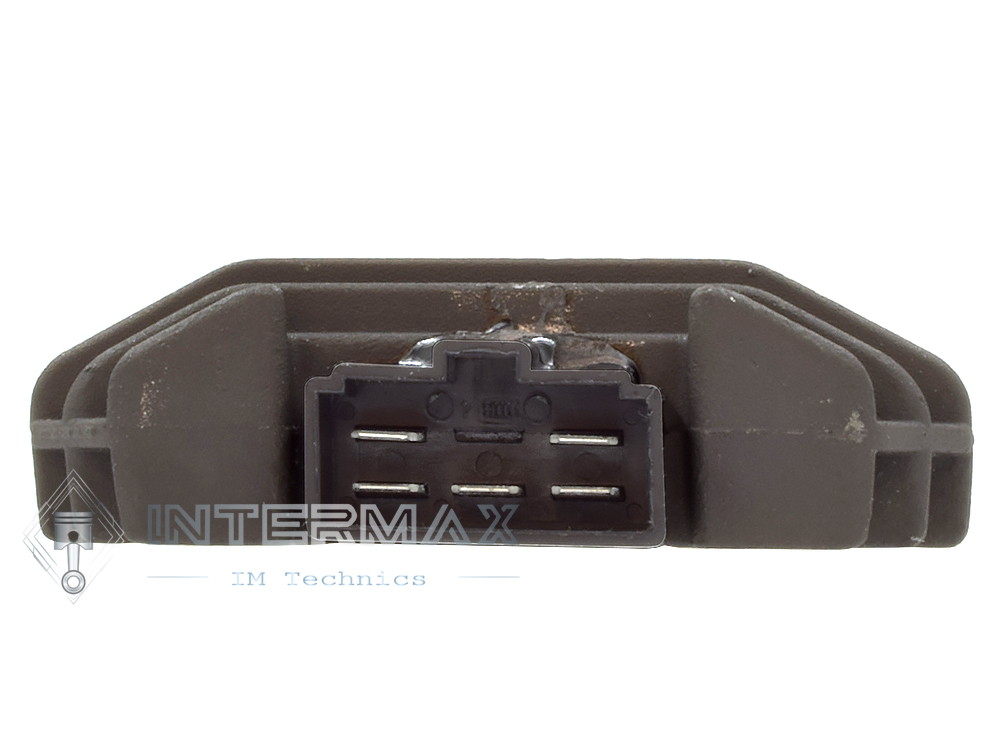

- Złącze elektryczne: 5 styków.
- Żebrowana obudowa odprowadzająca ciepło.
- Mocowanie za pomocą dwóch otworów.
Numer OEM służy do porównania i identyfikacji zastosowania. Oferowany produkt jest zamiennikiem.

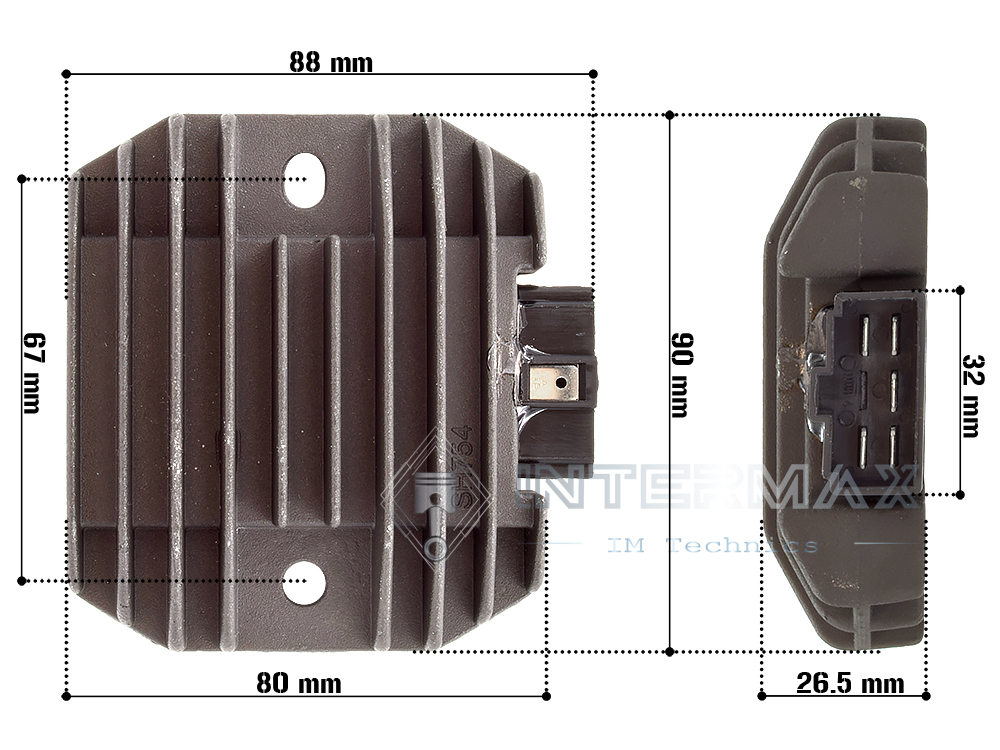

Wymiary przybliżone
- Szerokość obudowy: 80 mm.
- Szerokość całkowita ze złączem: 88 mm.
- Długość obudowy: 90 mm.
- Grubość obudowy: 26,5 mm.
- Rozstaw otworów montażowych, mierzony między środkami: 67 mm.
Wymiary mają charakter orientacyjny. Między poszczególnymi egzemplarzami mogą występować niewielkie różnice wykonania i pomiaru.
Zastosowanie regulatora napięcia 4JH-81960-01
Przed zakupem porównaj numer OEM, kształt złącza, rozmieszczenie pinów oraz mocowanie z regulatorem zamontowanym w pojeździe. Roczniki dotyczą lat modelowych, a pojemności podano według oznaczeń katalogowych.
Zastosowanie – motocykle i skutery
| Marka | Model | cm³ | Roczniki |
|---|---|---|---|
| Yamaha | FZR 600 R | 600 | 1998–1999 |
| Yamaha | SZR 660 | 660 | 1995–1997 |
| Yamaha | TDM 850 | 850 | 1996–2001 |
| Yamaha | XP 500 TMAX | 500 | 2001–2003 |
| Yamaha | XTZ 660 Ténéré | 660 | 1994–1996 |
| Yamaha | XVS 650 Drag Star | 650 | 1997 |
| Yamaha | YP 250 Majesty | 250 | 2000–2001 |
| Yamaha | YP 125R X-MAX | 125 | 2010 |
| Yamaha | YZF 600R / Thundercat | 600 | 1997–2007 |
| Yamaha | YZF-R 125 | 125 | 2008–2009 |
| Yamaha | YZF-R1 | 1000 | 1998–2001 |
| Yamaha | YZF-R6 | 600 | 1999–2002 |
| MBK | Skyliner | 250 | 2000–2001 |
Zastosowanie – skutery śnieżne
| Marka | Model | cm³ | Roczniki |
|---|---|---|---|
| Yamaha | Mountain Max 600 | 600 | 2001–2002 |
| Yamaha | Mountain Max 700 | 700 | 2001–2003 |
| Yamaha | SRX700 | 700 | 2000–2002 |
| Yamaha | SX600R | 600 | 2001–2003 |
| Yamaha | Venture 600 | 600 | 2001–2003 |
| Yamaha | Venture 700 | 700 | 2001–2003 |
| Yamaha | VMAX 600ER | 600 | 2002–2003 |
Porównaj numer OEM, kształt złącza, rozmieszczenie pinów i mocowanie z regulatorem zamontowanym w pojeździe. Roczniki dotyczą lat modelowych. Pojemności podano według oznaczeń katalogowych.
Dobór części
Przed zakupem należy porównać numer OEM, kształt złącza, liczbę i rozmieszczenie styków oraz mocowanie z regulatorem zamontowanym w pojeździe. Sam model i rocznik mogą nie wystarczyć do prawidłowego doboru części.
Montaż i kontrola instalacji
Przed zamontowaniem regulatora należy sprawdzić stan alternatora, akumulatora, przewodów, połączeń masowych i złączy. Niesprawna instalacja elektryczna może spowodować uszkodzenie nowego regulatora.
Zalecamy montaż w specjalistycznym serwisie oraz zachowanie dokumentacji montażu i wyników kontroli układu ładowania.
Zabezpieczenie produktu
Regulator dostarczany jest w zabezpieczonym opakowaniu umożliwiającym oględziny bez naruszania zabezpieczenia. Przed otwarciem należy sprawdzić zgodność numeru OEM, złącza oraz mocowania z częścią zamontowaną w pojeździe.
Montaż lub podłączenie regulatora do instalacji pojazdu może spowodować zmniejszenie jego wartości. W przypadku odstąpienia od umowy czynności wykraczające poza konieczne sprawdzenie produktu mogą skutkować pomniejszeniem kwoty zwrotu o rzeczywiste zmniejszenie wartości.
Formularz reklamacyjny importera
Udostępniamy formularz reklamacyjny stosowany przez importera. Nie jest to formularz opracowany przez nasz sklep. Można otrzymać go przed montażem, kontaktując się z nami.
Formularz przewiduje podanie:
- oznaczenia części i danych zakupu;
- marki, modelu, rocznika i pojemności pojazdu;
- danych warsztatu wykonującego montaż oraz demontaż;
- dat montażu i demontażu oraz stanu licznika;
- pieczątek warsztatów;
- dokładnego opisu usterki oraz czasu i okoliczności jej wykrycia.
Dokumentację warto uzupełniać na bieżąco podczas montażu, a w przypadku wystąpienia usterki — również podczas diagnostyki i demontażu.
Gwarancja producenta lub importera
Jeżeli produkt objęty jest gwarancją producenta lub importera, jej zakres i wymagania określa oświadczenie gwarancyjne.
Jeżeli warunki gwarancji wymagają udokumentowanego montażu oraz diagnostyki w specjalistycznym serwisie, dokumenty potwierdzające te czynności są wymagane przy zgłoszeniu gwarancyjnym.
Warunki dobrowolnej gwarancji nie ograniczają ustawowych praw kupującego z tytułu niezgodności towaru z umową.
